国产视频在线播放,人伦人与牲口性恔配视频免费,国产精品香蕉在线观看不卡

瀏覽歷史

【技術(shù)交流】-【金相】金相學(xué)基礎(chǔ)--索氏體


索氏體

英文名稱：sorbite

鋼經(jīng)正火或等溫轉(zhuǎn)變所得到的鐵素體與滲碳體的機(jī)械混合物。索氏體組織屬于珠光體類型的組織，但其組織比珠光體組織細(xì)，其珠光體片層較薄，片層厚度約為800～1500ù（1ù=10∧-10 m)。索氏體具有良好的綜合機(jī)械性能。將淬火鋼在650-600℃進(jìn)行回火，所得到的索氏體稱為回火索氏體（tempered sorbite）?；鼗鹚魇象w中的碳化物分散度很大，呈球狀。故回火索氏體比索氏體具有更好的機(jī)械性能。這就是為什么多數(shù)結(jié)構(gòu)零件要進(jìn)行調(diào)質(zhì)處理（淬火+高溫回火）的原因。

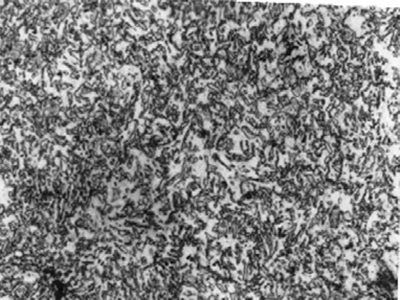

索氏體的定義及組織特征：

索氏體，是在光學(xué)金相顯微鏡下放大600倍以上才能分辨片層的細(xì)珠光體(GB/T7232標(biāo)準(zhǔn))。其實質(zhì)是一種珠光體，是鋼的高溫轉(zhuǎn)變產(chǎn)物，是片層的鐵素體與滲碳體的雙相混合組織，其層片間距較?。?50～350nm），碳在鐵素體中已無過飽和度，是一種平衡組織。

在鐵碳平衡圖上找不道它。它具有最優(yōu)良的綜合機(jī)械性能。它有良好的屈服極限和沖擊韌性，抗拉強(qiáng)度為70-140公斤/毫米平方，伸長率10-20％，而硬度為HB＝250-320之間。

以碳鋼和低合金鋼為例，索氏體的獲得有一下幾種方法：

（1）用正火獲得索氏體。即將鋼加熱到臨界溫度以上，然后加熱到臨界溫度以上，然后在空氣中冷卻。

（2）用等溫轉(zhuǎn)變獲得索氏體。將鋼加熱到臨界溫度以上，然后投入500-650℃的鹽浴中，并讓其等溫分解為索氏體。同時淬透性不良的鋼，當(dāng)其截面又很大時，在油中冷卻也能得到索氏體。

（3）將淬火鋼在450－600℃進(jìn)行回火，也可以獲得索氏體。由回火得到的索氏體，稱為回火索氏體?；鼗鹚魇象w中的碳化物分散度更大，且呈球狀，所以比由奧氏體直接（等溫轉(zhuǎn)變或正火）分解得到的索氏體具有更好的機(jī)械性能。這就是所有重要的結(jié)構(gòu)零件，必須進(jìn)行調(diào)質(zhì)(淬火+高溫回火)處理的原因。

如想了解或關(guān)注更多金相學(xué)相關(guān)信息可咨詢我公司客服或直接登錄我們的官方網(wǎng)站查看更多你所需要了解的知識：http://m.astronvaut.cn

下一篇:【技術(shù)交流】-平行光管系統(tǒng)對比分析【上海弘測】
上一篇:【技術(shù)交流】-【金相】金相學(xué)基礎(chǔ)--滲碳體

	400-9696-970
	13661910343
	021-20969529
	honc@honc17.com

人人妻人人妻人人片av_无码一区二区三区不卡AV_亚洲av人人夜夜澡人人_狠狠的日_国产va免费精品_浮生影视在线观看免费

弘測

搜索

瀏覽歷史
