honc17
honc17
鐵素體是碳溶解在α-Fe中的間隙固溶體，常用符號F表示。具有體心立方晶格，其溶碳能力很低，常溫下僅能溶解為0.0008%的碳，在727℃時最大的溶碳能力為0.02%。稱為鐵素體或α固溶體，用α或F表示，α常用在相圖標注中，F在行文中常用。亞共析成分的奧氏體通過先共析析出形成鐵素體。
形態(tài)成分
鐵素體晶界圓滑，晶內很少見孿晶或滑移線，顏色淺綠、發(fā)亮，深腐蝕后發(fā)暗。鋼中鐵素體以片狀、塊狀、針狀和網狀存在。
這部分鐵素體稱為先共析鐵素體或組織上自由的鐵素體。隨形成條件不同，先共析鐵素體具有不同形態(tài)，如等軸形、沿晶形、紡錘形、鋸齒形和針狀等。鐵素體還是珠光體組織的基體。在碳鋼和低合金鋼的熱軋（正火）和退火組織中，鐵素體是主要組成相；鐵素體的成分和組織對鋼的工藝性能有重要影響，在某些場合下對鋼的使用性能也有影響。
碳溶入δ-Fe中形成間隙固溶體，呈體心立方晶格結構，因存在的溫度較高，故稱高溫鐵素體或δ固溶體，用δ表示，在1394℃以上存在，
在1495℃時溶碳量最大。碳的質量分數為0.09%。
主要性能
純鐵素體組織具有良好的塑性和韌性，但強度和硬度都很低；冷加工硬化緩慢，可以承受較大減面率拉拔，但成品鋼絲抗拉強度很難超過1200MPa。由于鐵素體含碳量很低，其性能與純鐵相似，塑性、韌性很好，伸長率δ=45%～50%。強度、硬度較低，σb≈250MPa，而HBS=80。[3]
純鐵在912℃以下為具有體心立方晶格。碳溶于α-Fe中的間隙固溶體稱為鐵素體，以符號F表示。由于α-Fe是體心立方晶格結構，它的晶格間隙很小，因而溶碳能力極差，在727℃時溶碳量最大，可達0.0218%,隨著溫度的下降溶碳量逐漸減小，在600℃時溶碳量約為0.0057%，在室溫時溶碳量約為0.0008%。因此其性能幾乎和純鐵相同，其機械性能如下：
抗拉強度 180—280MN/平方米
屈服強度 100—170MN/平方米
延伸率 30--50%
斷面收縮率 70--80%
沖擊韌性 160—200J/平方厘米
硬度 HB 50—80
由此可見，鐵素體的強度、硬度不高，但具有良好的塑性與韌性。

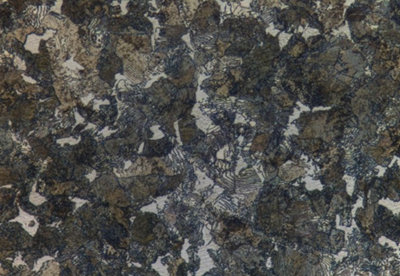

鐵素體的顯微組織與純鐵相同，呈明亮的多邊形晶粒組織，有時由于各晶粒位向不同，受腐蝕程度略有差異，因而稍顯明暗不同。
鐵素體在770℃以下具有鐵磁性，在770℃以上則失去鐵磁性。
（鐵素體的居里點為770℃）
應用研究
從組織形貌及織構強弱上分析壓縮樣品中心與邊緣應變量的差異，并探討這種形變不均勻性對鐵素體超細化過程及再結晶過程的影響。研究表明，低碳鋼在A3～Ar3之間大應變可實現鐵素體的超細化。觀察到A3以上大應變后的淬水組織中心區(qū)也存在一些等軸鐵素體。根據鐵素體的等軸狀，以及從形變可提高奧氏體自由能的角度考慮，因此認為A3以上可形變誘導出鐵素體。
如想了解或關注更多金相學相關信息可咨詢我公司客服或直接登錄我們的官方網站查看更多你所需要了解的知識：http://m.astronvaut.cn
勁爆優(yōu)惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
