honc17
honc17
正火的名詞解釋
正火，又稱?；?，是將工件加熱至727到912攝氏度之間以上40~60min，保溫一段時間后，從爐中取出在空氣中或噴水、噴霧或吹風冷卻的金屬熱處理工藝。其目的是在于使晶粒細化和碳化物分布均勻化，去除材料的內應力。
正火，又稱?；?，是將工件加熱至Ac3(Ac是指加熱時自由鐵素體全部轉變為奧氏體的終了溫度，一般是從727℃到912℃之間)或Acm(Acm是實際加熱中過共析鋼完全奧氏體化的臨界溫度線 )以上30~50℃，保溫一段時間后，從爐中取出在空氣中或噴水、噴霧或吹風冷卻的金屬熱處理工藝。其目的是在于使晶粒細化和碳化物分布均勻化。正火與退火的不同點是正火冷卻速度比退火冷卻速度稍快，因而正火組織要比退火組織更細一些，其機械性能也有所提高。另外，正火爐外冷卻不占用設備，生產率較高，因此生產中盡可能采用正火來代替退火。對于形狀復雜的重要鍛件，在正火后還需進行高溫回火（550-650℃）高溫回火的目的在于消除正火冷卻時產生的應力，提高韌性和塑性。
正火的主要應用范圍有：
①用于低碳鋼，正火后硬度略高于退火，韌性也較好，可作為切削加工的預處理。
②用于中碳鋼，可代替調質處理(淬火+高溫回火）作為最后熱處理，也可作為用感應加熱方法進行表面淬火前的預備處理。
③用于工具鋼、軸承鋼、滲碳鋼等，可以消降或抑制網狀碳化物的形成，從而得到球化退火所需的良好組織。
④用于鑄鋼件，可以細化鑄態組織，改善切削加工性能。
⑤用于大型鍛件，可作為最后熱處理，從而避免淬火時較大的開裂傾向。
⑥用于球墨鑄鐵，使硬度、強度、耐磨性得到提高，如用于制造汽車、拖拉機、柴油機的曲軸、連桿等重要零件。
⑦過共析鋼球化退火前進行一次正火，可消除網狀二次滲碳體，以保證球化退火時滲碳體全部球?；?/span>

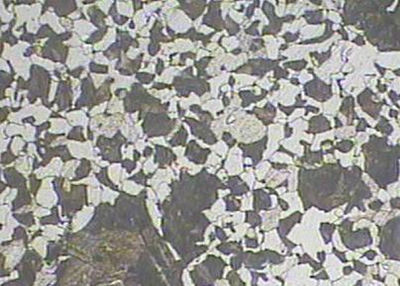

正火后的組織：亞共析鋼為F+S，共析鋼為S，過共析鋼為S+二次滲碳體，且為不連續。
正火主要用于鋼鐵工件。一般鋼鐵正火與退火相似，但冷卻速度稍大，組織較細。有些臨界冷卻速度（見淬火）很小的鋼，在空氣中冷卻就可以使奧氏體轉變為馬氏體，這種處理不屬于正火性質，而稱為空冷淬火。與此相反，一些用臨界冷卻速度較大的鋼制作的大截面工件，即使在水中淬火也不能得到馬氏體，淬火的效果接近正火。鋼正火后的硬度比退火高。正火時不必像退火那樣使工件隨爐冷卻，占用爐子時間短，生產效率高，所以在生產中一般盡可能用正火代替退火。對于含碳量低于0.25%的低碳鋼，正火后達到的硬度適中，比退火更便于切削加工，一般均采用正火為切削加工作準備。對含碳量為0.25～0.5%的中碳鋼，正火后也可以滿足切削加工的要求。對于用這類鋼制作的輕載荷零件，正火還可以作為最終熱處理。高碳工具鋼和軸承鋼正火是為了消除組織中的網狀碳化物，為球化退火作組織準備。
普通結構零件的最終熱處理 ，由于正火后工件比退火狀態具有更好的綜合力學性能，對于一些受力不大、性能要求不高的普通結構零件可將正火作為最終熱處理，以減少工序、節約能源、提高生產效率。此外，對某些大型的或形狀較復雜的零件，當淬火有開裂的危險時，正火往往可以代替淬火、回火處理，作為最終熱處理。
正火的目的
（1）去除材料的內應力
（2）增加材料的硬度
這樣是為了接下來的加工做準備。和退火差不多的作用，只是為了提高效率，降低成本。
鋼的熱處理種類分為整體熱處理和表面熱處理兩大類。常用的整體熱處理有退火，正火、淬火和回火；表面熱處理可分為表面淬火與化學熱處理兩類。
正火是將鋼件加熱到臨界溫度以上30-50℃,保溫適當時間后，在靜止的空氣中冷卻的熱處理工藝稱為正火。正火的主要目的是細化組織，改善鋼的性能，獲得接近平衡狀態的組織。
正火與退火工藝相比，其主要區別是正火的冷卻速度稍快，所以正火熱處理的生產周期短。故退火與正火同樣能達到零件性能要求時，盡可能選用正火。大部分中、低碳鋼的坯料一般都采用正火熱處理。一般合金鋼坯料常采用退火，若用正火，由于冷卻速度較快，使其正火后硬度較高，不利于切削加工。
如想了解或關注更多金相學相關信息可咨詢我公司客服或直接登錄我們的官方網站查看更多你所需要了解的知識：http://m.astronvaut.cn
勁爆優惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
honc@honc17.com |
 |
honc17
honc17
