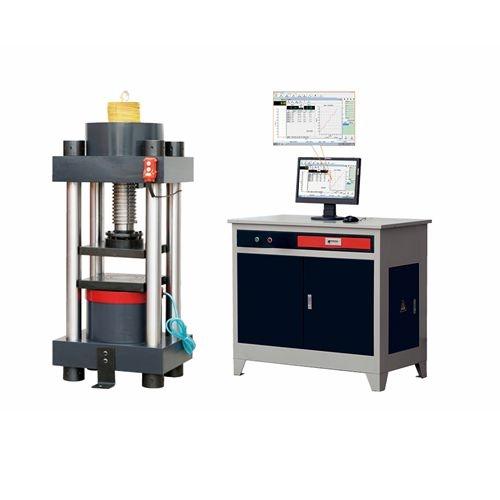

YAW-2000型 微機控制電液伺服全自動壓力試驗機
產品簡介 Product introduction
弘測公司研制的YAW-2000型 微機控制電液伺服全自動壓力試驗機，伺服泵裝置，超靜音、節能。主要用于磚、石、水泥、混凝土等材料的抗壓強度試驗，也可用于其他材料的抗壓性能試驗。
本機測控系統采用高精度數字伺服閥，具有力閉環控制功能，能夠實現等載荷速率加載或等應力速率加載，控制精度高，可靠性好，采用微機實現電子測量、自動完成抗壓強度試驗，自動計算和打印報告, 廣泛應用于建筑行業和檢測單位。
本系列產品的國家計量檢定規程，我公司為參加起草單位；
本系列產品的測控軟件已通過國家鋼鐵研究院的評審；

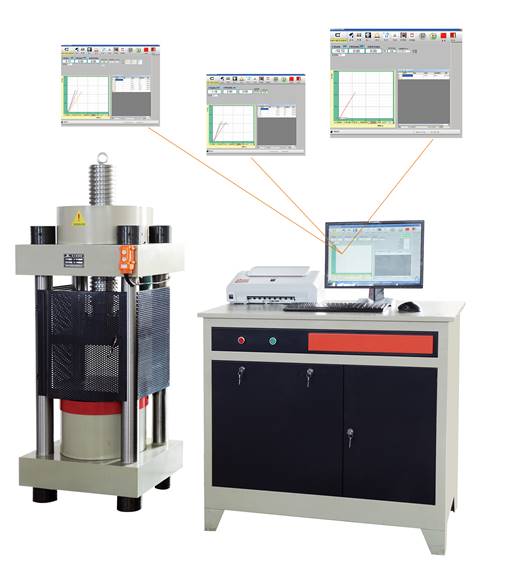

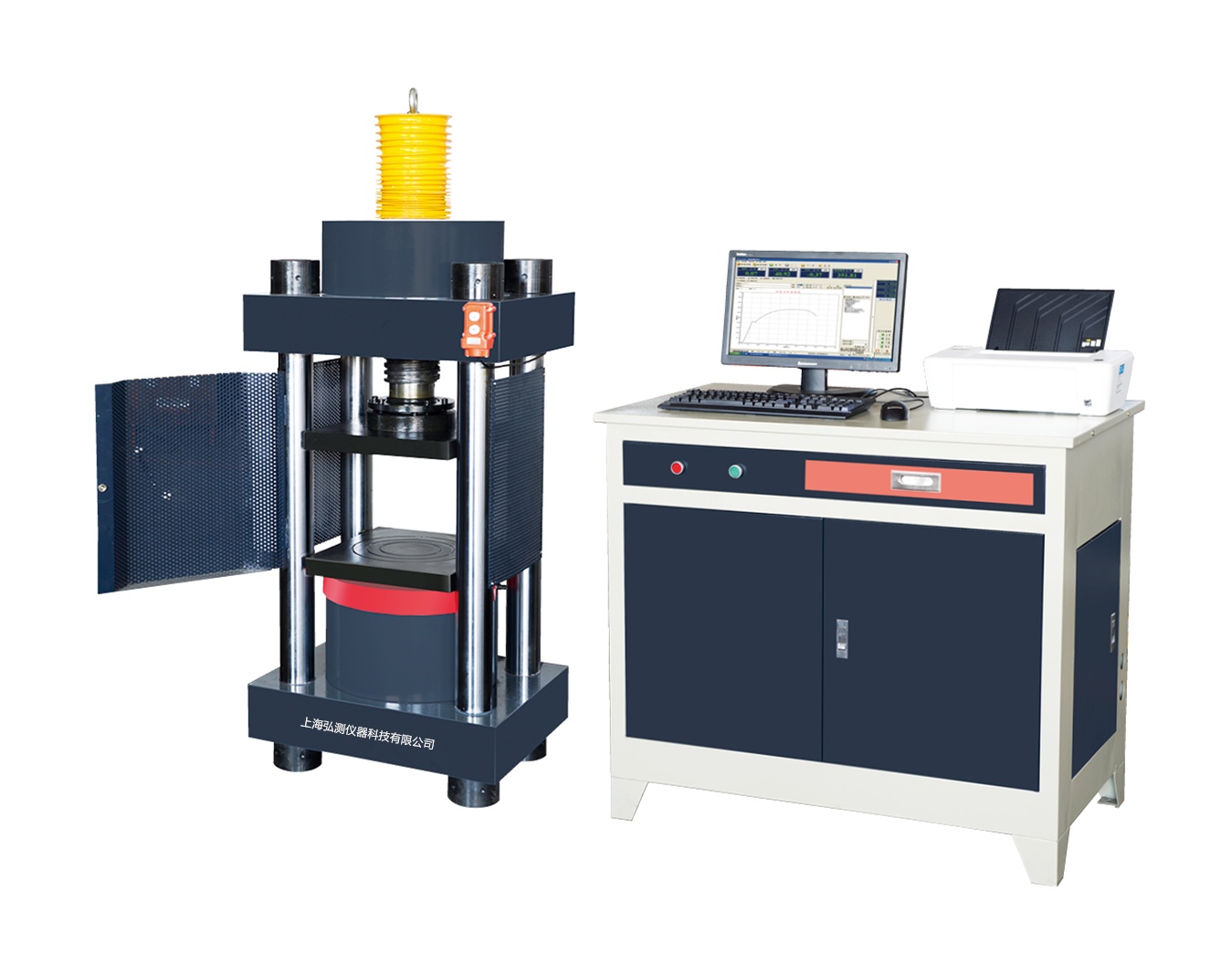

外 觀 示 意 圖
■ 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。
■ 測控系統
● 采用高精度放大器及A/D轉換器，全程不分檔，實時顯示載荷、峰值、加載速度及強度；
● 采用PID閉環控制策略實現恒速加載，實時顯示加載曲線；
● 自動間隔計時和連續試驗；
● 查詢、打印試驗結果靈活方便；
■ 安全保護裝置
● 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
試驗機出廠檢定過程
軟件概述 Software Overview
（1）軟件主界面
（2）試驗結果查詢
（3）試驗報告
技術指標 Technical indicators
最大試驗力（kN）
2000
試驗力測量范圍
4%-100%
試驗力示值相對誤差
＜ 示值的±1%
上下壓板間距（mm）
330
活塞行程（mm）
100
立柱間距（mm）
370
壓盤尺寸（mm）
370*370
主機外形尺寸（mm）
1100*900*1800
油源外形尺寸（mm）
1100*750*1000
電機功率（kW）
2
總重量（kg） 1600
標準配置 Standard configuration
試驗機主機
1臺
高精度傳感器
1只
伺服控制油源
弘測技術（含電機、油泵、伺服閥）
1臺
軟件控制系統
1套
電器控制系統
弘測技術
1套
計算機
聯想商用品牌電腦
1臺
測控系統 1臺
上下壓盤 1套
說明書\合格證\裝箱單 1套
∴ 可根據客戶要求，配相應輔具完成實驗。
