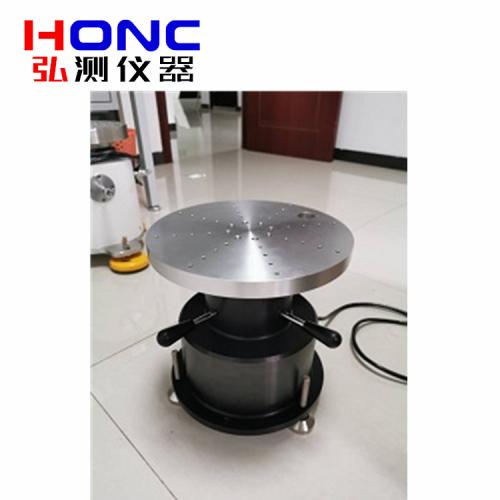

小型單軸電動高精度轉臺
產品簡介 Product introduction
本系列轉臺具有兩種操作方式：本地控制和遠地控制，本地控制在測控柜液晶觸摸屏上進行操作，遠地控制由用戶的計算機通過網絡接口或串口進行操作。
本系列轉臺具有超速保護功能、過流保護及緊急斷電保護功能。當轉臺測控柜或控制計算機非正常斷電時，臺體能停止在當前位置，不產生劇烈的抖動。
SST300單軸速率轉臺由機械臺體、控制箱等兩大部分組成，兩者通過信號電纜連接；
機械臺體由直流力矩電機、角位置組合傳感器、負載安裝臺面、精密機械軸系、底座等組成.；控制箱為2U標準機箱，內裝有角度解算電路、轉臺控制電路、PWM功放、電源等。
臺體結構是采用臺面式結構，機械軸承支承，高精度編碼器作為測量和角位置反饋原件，直流力矩電機直接驅動。
測控電箱用于轉臺的測量與控制，內部安裝測量控制、電機驅動、電源變換等電路模塊。后面板設置USB工業標準串行接口，與用戶計算機設備連接通信，實現計算機自動控制和數據采集。
測控軟件安裝在用戶計算機中，可以操作位置、速率等運動功能，可以選擇存儲測量數據。
技術指標 Technical indicators
1、臺體重量：≤28Kg；
2、承載能力：5Kg；
3、臺面尺寸：Φ300mm；
4、外形尺寸：260mm×380mm×280mm（約為該尺寸）；
5、臺面平面度：0.02mm；
6、臺面跳動量：0.02mm；
7、轉角范圍：連續無限；
8、傾角回轉精度：±2″；
9、角位置測量分辨率：0.0001o；
10、角位置測量精度：±3″；
11、角速率范圍：±0.001o/s～±500o/s；
12、工作條件：工作電壓：220V交流；
額定功率：小于1KW；
